قبل از اینکه بخواهیم تعریف کنیم که ابر نقاط چیست باید مقدماتی را توضیح دهیم. واژه مهندسی معکوس در صنعت باید برای شما کمی آشنا باشد. مهندسی معکوس در صنعت روشی خلاقانه برای دستیابی به تکنولوژی طراحی و ساخت قطعات موجود در صنعت است. در مهندسی معکوس متخصصین رشته های مختلف اطلاعات فنی و تکنولوژی که مربوط به طراحی و ساخت یک قطعه است را بدست می آورند. پس از بدست آوردن اطلاعات فنی، نمونه اولیه از قطعه ساخته می شود. آزمایش‌های متفاوتی روی آن انجام می شود تا نواقص عملیاتی کار مشخص شود. مهندسی معکوس در صنعت دارای مراحل مختلفی است. یکی از اصلی ترین مراحل مهندسی معکوس طراحی قطعه می باشد.

برای طراحی قطعه نیاز به ابعاد و اندازه‌های موجود در قطعه است. اگر قطعه کمی پیچیده باشد اندازه برداری با کولیس و … از روی آن با مشکل مواجه می شود. برای برداشتن اندازه های یک قطعه نیاز به ابزارهای دقیق و پیشرفته است. ابزارهای متفاوت در طول گذر زمان برای داده برداری اندازه های یک قطعه مورد استفاده قرار گرفته اند. هر کدام از ابزارهای داده برداری به روش خاص خود عمل می کنند.

تهیه فایل ابر نقاط و کاربرد آن در مهندسی معکوس

دستگاه‌های اندازه برداری قطعات به دو گروه اصلی تماسی و غیرتماسی تقسیم بندی می شوند.

۱ . اندازه برداری تماسی

این روش از اولین روش های اندازه برداری قطعات است.  در این روش  اندازه برداری غالبا توسط دستگاه‌های CMM انجام می شود.

CMM در واقع مخفف Coordinate Measuring Machine است.

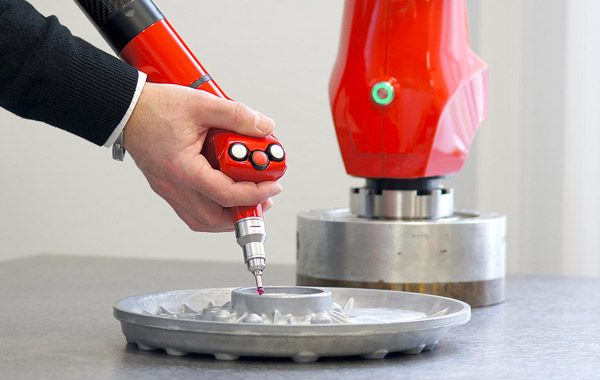

دستگاه CMM توسط یک پراب حسگر با نقاط مختلفی از قطعه تماس ایجاد می‌کند. این نقاط به همراه مختصات بصورت مجازی در یک فایل ذخیره می شوند.
